- 双虎钢管绕片加热器TLL
详细信息
品牌：双虎 加工定制：是 类型：管式换热器 传热方式：间壁式换热器 流道截面积：6 ㎡ 重量：68 kg 用途：空气加热 型号：TLL SRZ空气加热器
一、概述
1:SRZ空气加热器适用于蒸汽系统或适用于热水系统中作为加热空气用，主要用于热风采暖系统、空气温度调节系统及干燥装置的空气加热，是热风装置中换热主要设备。
2:SRZ型空气加热器采用热介质可以为蒸汽或热水。SRZ型空气加热器蒸汽的工作压力为0.3～16公斤，热水温度可在130～60℃左右。
3:SRZ型空气加热器主要由顺空气流向的三排叉排列螺旋翅片管束组成，其翅片管均用Ф22× 2mm无缝钢管绕制上15×0.5mm的皱折钢带而成，呈螺旋状，
4：片距有5mm-大“D”，6mm-中“Z”、8mm-小“X”三种共三十八种规格。
二、型号含义及表示方法
型号：通风正截面长度尺寸分米数dm的化整×通风正截面宽度尺寸分米数dm的化整，
如: 通风正截面的长为2002mm，宽为1001mm，大型，片距为5mm，则为SRZ-20×10(D)型号 散热面积
（㎡）通风净截面积
（㎡）热介质通过截面积
（㎡）管
排
数螺旋翅片管根数
（根）连接管
直径φ

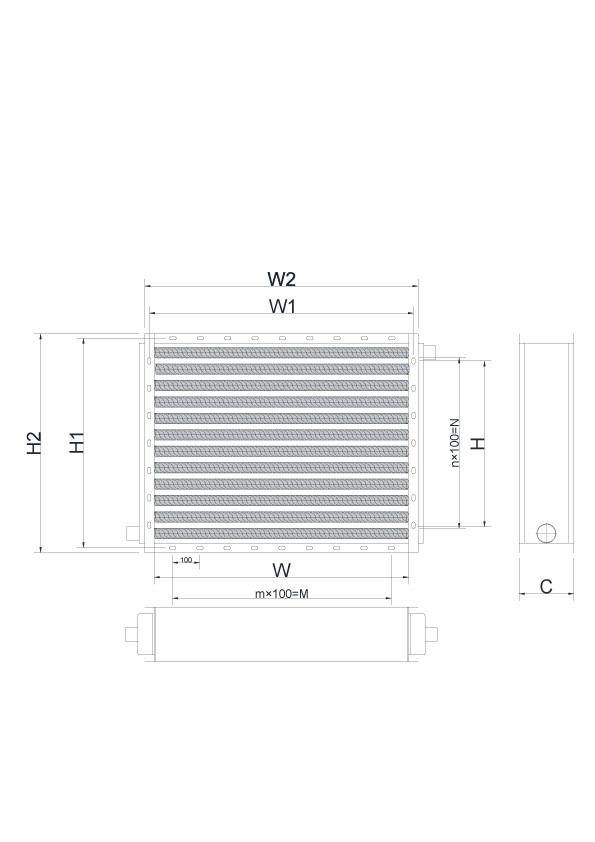

（寸）尺寸（mm） 重量 H H1 H2 W W1 W2 n N m M （kg） SRZ-5×5（D)） 10.13 0.154 0.0043 3 23 1½″ 497 532 562 507 547 573 5 500 4 400 54 SRZ-5×5（Z) 8.78 0.155 507 547 573 48 SRZ-5×5（X) 6.23 0.158 507 547 573 45 SRZ-10×5（D) 19.92 0.302 1001
12501041
12901067
13169 900 93 SRZ-10×5（Z) 17.26 0.306 9 900 84 SRZ-10×5（X) 12.22 0.312 12 1200 76 SRZ-12×5（D) 24.86 0.378 0.0043 3 23 1½″ 497 532 562 5 500 12 1200 113 SRZ-6×6（D) 15.33 0.231 0.0055 3 29 2〞 623 658 688 609 649 675 6 600 5 500 77 SRZ-6×6（Z) 13.29 0.234 69 SRZ-6×6（X) 9.43 0.239 63 SRZ-10×6（D) 25.13 0.381 1001 1041 1067 9 900 115 SRZ-10×6（Z) 21.77 0.385 103 SRZ-10×6（X) 15.42 0.393 93 SRZ-12×6（D) 31.35 0.475 1250 1290 1316 12 1200 139 SRZ-15×6（D) 37.73 0.572 1505 1545 1571 14 1400 164 SRZ-15×6（Z) 32.67 0.579 146 SRZ-15×6（X) 23.13 0.591 139 SRZ-7×7（D) 20.13 0.320
0.0063
3
33
2〞
717.5
742
772710 750 776
7
7006 600 97 SRZ-7×7（Z) 17.60 0.324 87 SRZ-7×7（X) 12.48 0.329 79 SRZ-10×7（D) 28.59 0.450 1001 1041 1067 9 900 129 SRZ-10×7（Z) 24.77 0.456 115 SRZ-10×7（X) 17.55 0.464 104 SRZ-12×7（D) 35.67 0.563 1250 1290 1316 12 1200 156 SRZ-15×7（D) 42.93 0.678
1505
1545
1571
14
1400183 SRZ-15×7（Z) 37.18 0.685 164 SRZ-15×7（X) 26.32 0.698 145 SRZ-17×7（D) 49.90 0.798 1750 1790 1816 17 1700 210 SRZ-17×7（Z) 43.21 0.797 187 SRZ-17×7（X) 30.58 0.812 169 SRZ-22×7（D) 62.75 0.901 1½″ 2202 2242 2268 21 2100 260 SRZ-15×10（D) 62.14 0.921 0.0089 3 47 1½″ 1001 1036 1066 1505 1545 1571 10 1000 14 1400 255 SRZ-15×10（Z) 52.95 0.932 227 SRZ-15×10（X) 37.48 0.951 203 SRZ-17×10（D) 71.06 1.072 1750 1790 1816 17 1700 293 SRZ-17×10（Z) 61.54 1.085 260 SRZ-17×10（X) 43.56 1.106 232 SRZ-20×10（D) 81.27 1.226 2002 2042 2068 19 1900 331
SRL空气加热器
一、概述- 1、SRL空气加热器是采用钢管铝翅片管束组成，
.具有与基管接触紧密，散传热性好SRZ相比较 - 2、SRL型空气加热器在顺气流方向分二排、三排，供有37种型号。
- 3、SRL由22×2的无缝钢管，铝翅片外径44mm,片距2.5mm,片厚0.3mm,单位换热面积0.987平方米/米。
- 4、标准型号的管间 距是45mm,排距39mm,翅片管排列呈正三角型，充分利用了排列空间，减少热风传递盲区。
- 5、标准型号SRL型换热器在顺气流方向分二排管和三排管排列，型号举例如下：
- SRL--6×6/2--顺气流方向二排管交叉排列
- SRL--6×6/3--顺气流方向三排管交叉排列
- SRL型换热器型号表示方法：
SRL- 12 × 5 / 3
3表示： 管排数为3排
5表示：有效宽度A1为545mm
12表示： 翅片管有效长度为1250mm
SRL表示： 钢管铝片散热器
二、SRL型钢制散热器技术参数型号 通风净截面积（㎡） 散热面积（㎡） 热媒 管束数 受热

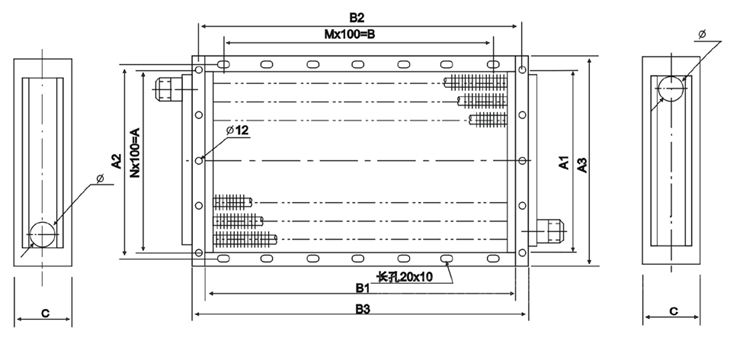

面积（㎡）热介质通过截面积（㎡） 尺寸（MM） A B A1 B1 A2 B2 A3 B3 C 外形尺寸 重量 SRL-5×5/3 0.11 16.7 35 0.88 0.0070 500 400 545 500 575 540 605 570 200 570×605×200 52 SRL-5×5/2 0.11 11.0 23 0.58 0.0046 500 400 545 500 575 540 605 570 160 570×605×160 40 SRL-10×5/3 0.22 34.0 35 1.76 0.0070 500 900 545 1000 575 1040 605 1070 200 1070×605×200 85 SRL-10×5/2 0.22 22.3 23 1.16 0.0046 500 900 545 1000 575 1040 605 1070 160 1070×605×160 52 SRL-12×5/3 0.27 42.6 35 2.20 0.0070 500 1200 545 1250 575 1290 605 1320 200 1320×605×200 102 SRL-12×5/2 0.27 28.0 23 1.45 0.0046 500 1200 545 1250 575 1290 605 1320 160 1320×605×160 74 SRL-6×6/3 0.15 23.6 41 1.24 0.0082 600 500 635 600 665 640 695 670 200 695×670×200 68 SRL-6×6/2 0.15 15.6 27 0.82 0.0054 600 500 635 600 665 640 695 670 160 695×670×160 45 SRL-10×6/3 0.26 39.8 41 2.06 0.0082 600 900 635 1000 665 1040 695 1070 200 1070×695×200 97 SRL-10×6/2 0.26 26.2 27 1.36 0.0054 600 900 635 1000 665 1040 695 1070 160 1070×695×160 61 SRL-12×6/3 0.32 49.9 41 2.58 0.0082 600 1200 635 1250 665 1290 695 1320 200 320×695×200 115 SRL-12×6/2 0.32 32.9 27 1.70 0.0054 600 1200 635 1250 665 1290 695 1320 160 320×695×160 83 SRL-15×6/3 0.39 60.0 41 3.09 0.0082 600 1400 635 1500 665 1540 695 1570 200 1570×695×200 133 SRL-15×6/2 0.39 39.5 27 2.04 0.0054 600 1400 635 1500 665 1540 695 1570 160 1570×695×160 96 SRL-24×6/3 0.60 95.8 41 4.89 0.0082 600 2300 635 2400 665 2440 695 2470 200 2470×695×200 200 SRL-24×6/2 0.60 63.1 27 3.23 0.0054 600 2300 635 2400 665 2440 695 2470 160 2470×695×160 141 SRL-7×7/3 0.21 31.7 47 1.65 0.0094 700 600 725 700 755 740 785 770 200 785×770×200 84 SRL-7×7/2 0.21 20.9 31 1.09 0.0062 700 600 725 700 755 740 785 770 160 785×770×160 61 SRL-10×7/3 0.30 45.7 47 2.36 0.0094 700 900 725 1000 755 1040 785 1070 200 1070×785×200 108 SRL-10×7/2 0.30 31.0 31 1.56 0.0062 700 900 725 1000 755 1040 785 1070 160 1070×785×160 78 SRL-12×7/3 0.37 57.2 47 2.96 0.0094 700 1200 725 1250 755 1290 785 1320 200 1320×785×200 128 SRL-12×7/2 0.37 37.8 31 1.95 0.0062 700 1200 725 1250 755 1290 785 1320 160 1320×785×160 92 SRL-14×7/3 0.43 66.1 47 3.41 0.0094 700 1400 725 1450 755 1490 785 1250 200 1520×785×200 145 SRL-14×7/2 0.43 43.6 31 2.25 0.0062 700 1400 725 1450 755 1490 785 1250 160 1520×785×160 103 SRL-15×7/3 0.45 68.8 47 3.54 0.0094 700 1400 725 1500 755 1540 785 1570 200 1570×785×200 149 SRL-15×7/2 0.45 45.4 31 2.34 0.0062 700 1400 725 1500 755 1540 785 1570 160 1570×785×160 106 SRL-17×7/3 0.50 80.4 47 4.13 0.0094 700 1700 725 1750 755 1790 785 1820 200 1820×785×200 170 SRL-17×7/2 0.50 53.1 31 2.73 0.0062 700 1700 725 1750 755 1790 785 1820 160 1820×785×160 121 SRL-22×7/3 0.66 101.3 47 5.21 0.0094 700 2100 725 2200 755 2240 785 2270 200 2270×785×200 198 SRL-22×7/2 0.66 66.8 31 3.43 0.0062 700 2100 725 2200 755 2240 785 2270 160 2270×785×160 145 SRL-15×10/3 0.69 95.2 65 4.91 0.0130 1000 1400 995 1500 1025 1540 1055 1570 200 1570×1055×200 216 SRL-15×10/2 0.69 63.0 43 3.25 0.0086 1000 1400 995 1500 1025 1540 1055 1570 160 1570×1055×160 141 SRL-17×10/3 0.74 111.4 65 5.72 0.0130 1000 1700 995 1750 1025 1790 1055 1320 200 1820×1055×200 228 SRL-17×10/2 0.74 73.6 43 3.89 0.0086 1000 1700 995 1750 1025 1790 1055 1320 160 1820×1055×160 161 SRL-20×10/3 0.85 127.5 65 6.54 0.0130 1000 1900 995 2000 1025 2040 1055 2070 200 2070×1050×200 254 SRL-20×10/2 0.85 84.2 43 4.33 0.0086 1000 1900 995 2000 1025 2040 1055 2070 160 2070×1050×160 179 SRL-14×8/2 0.54 50.7 35 2.55 0.0070 800 1400 815 1450 845 1490 875 1520 160 1520×875×160 121
- 1、SRL空气加热器是采用钢管铝翅片管束组成，
-
-
